商品の詳細:
お支払配送条件:
|
| 標準: | AS/NZS 3112 Cl2.13.9.1 | 名前: | ピンの動きの適用 |
|---|---|---|---|
| 機能: | オーストラリア人およびニュージーランド ピン テストのため | 力: | 18±1N |
| AS/NZS 3112節3.6.3: | 付録Dの変更されたゲージ（直径は43.2mmに変わった） | AS/NZS 3112図3.6: | 側面ひずみゲージのイチジク3.6のテスト |
| AS/NZS 3112節3.3.2: | テスト ピン ゲージ3N 6.20mm x 1.58mm | AS/NZS 3112節2.2.3: | 図2.3のピンの形態 |
| ハイライト: | 18N Pinの動きテスト器具,Pinの動きテスト器具18N,TUVのプラグのソケット ゲージ |
||

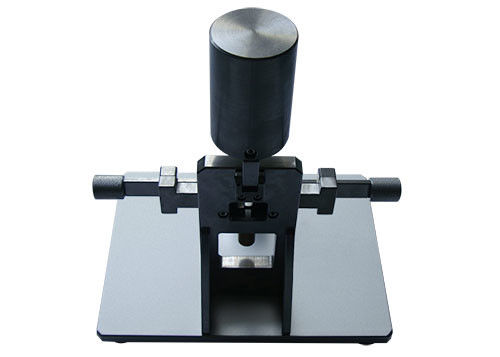

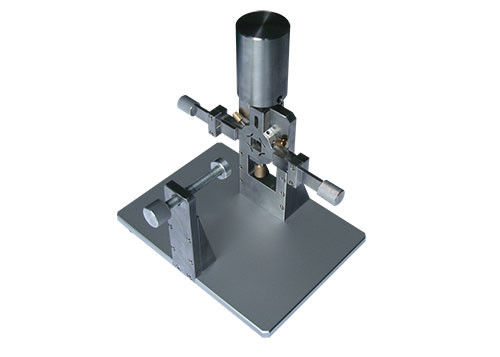

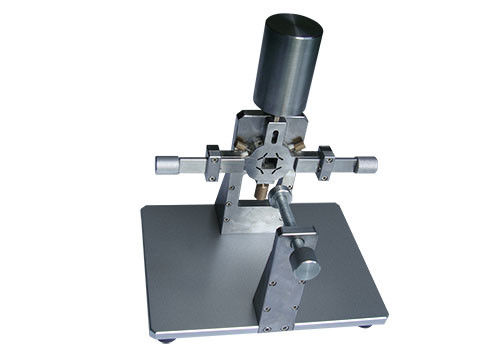

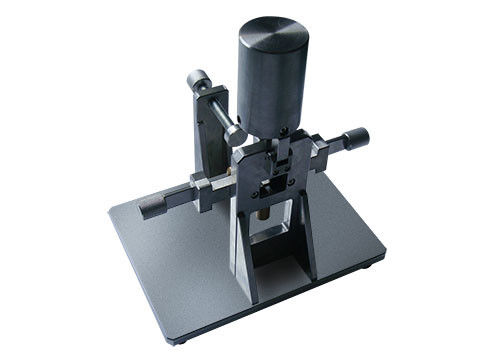

Pinの動きテストAS/NZS 3112のプラグのの器具ソケット ゲージ
| 標準 | 製品名 |
| AS/NZS3112 FigureA1 | 低電圧のプラグ・ゲージのイチジクA1 （10A、15A、20A）の評価そして次元 |
| AS/NZS3112図B1 | 低電圧のプラグ・ゲージのイチジクB1の評価そして次元 |
| AS/NZS3112図C1 | 正常な挿入テストの間にプラグを差し込みなさいイチジクC1 （10A、15A、20A）の |
| AS/NZS3112図D1 | 正常な挿入テストの間にプラグを差し込みなさいイチジクD1 （10A、15A、21A）の |
| AS/NZS3112図E1 | イチジクE1の真鍮ピンが付いている温度の上昇テスト プラグの現在の破損テスト/Test |
| AS/NZS3112図F1 | 低電圧のプラグ・ゲージのイチジクF1の評価そして次元（a）付録F |
| AS/NZS3112図F1 b | 低電圧のプラグ・ゲージのイチジクF1の評価そして次元（b）付録F |
| AS/NZS3112図G1 | 正常な挿入テストの間に付録GのイチジクG1のプラグを差し込みなさい（a） |
| AS/NZS3112図G1 b | 正常な挿入テストの間に付録GのイチジクG1のプラグを差し込みなさい（b） |
| AS/NZS 3112図3.1 abc | イチジク3.1の接触の非接触のゲージの深さb c |
| AS/NZS 3112図3.1 abc節3.3.4 | 接触の深さによってはイチジク3.1のゲージがb c接触する |
| AS/NZS 3112図3.1 a | 連絡しなさいイチジク3.1 a （金属の刃1.58x6.2mm、長さ12.60mm）のゲージに |
| AS/NZS 3112図3.1 b | 連絡しなさいイチジク3.1 b （金属の刃1.58x8.93mm、長さ12.60mm）のゲージに |
| AS/NZS 3112図3.1 c | イチジク3.1 c （メタル ピンのゲージに連絡しなさい:Ф4.7mmの長さ12.60mm） |
| AS/NZS 3112図3.6 | 側面ひずみゲージのイチジク3.6のテスト |
| AS/NZS 3112図3.7 | 側面ひずみゲージのイチジク3.7のテスト |
| AS/NZS 3112図2.1 a1 | 図2.1 （a1） 10Aの真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112図2.1 a1 | 図2.1 （a1） 15Aの真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112図2.1 a2 | 図2.1 （a2）の真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112図2.1 b | 図2.1 （b）の真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112図2.1 c | 図2.1 （c）の真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112図2.1 d1 | 図2.1 （d1）の真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112図2.1 d2 | 図2.1 （d2）の真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112図2.1 f | 図2.1 （f）の真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112図2.1 g | 図2.1 （g）の真鍮ピンが付いているテスト プラグ |
| AS/NZS 3112節3.3.2 | テスト ピン ゲージ1.5N 6.20mm x 1.58mm |
| AS/NZS 3112節3.3.2 | テスト ピン ゲージ2N 6.20mm x 1.58mm |
| AS/NZS 3112節3.3.2 | テスト ピン ゲージ3N 6.20mm x 1.58mm |
| AS/NZS 3112図2.1 | テスト ジグ |
| AS/NZS 3112節2.13.8 | 図2.9の木の取付け箱 |
| AS/NZS 3112節2.13.8 | 図2.10 a、b、cの単位を締め金で止めるPin |
| AS/NZS 3112節3.6.3 | 付録Dの変更されたゲージ（直径は43.2mmに変わった） |
| AS/NZS 3112節3.14.2 | 固定穴との金属エンクロージャH90mm X W60mm xD40mm |
| AS/NZS 3112節2.2.3 | 図2.3のピンの形態 |
適用
プラグはピン動きのために堅いののテストの下のピンをない締め金で止めることによってテストされる
ブロックを握ることはプラグの表面そして18±1Nの力をへ加えることからの5±0.5 mmを置いた
テストの下のピン。ブロックの設計はテストの下のピンがそのような物である
テストの間のブロックが付いている入って来られた接触
非rewireableプラグを除いて、テストはに付したコードなしで遂行される
1つのmm2コンダクターがあるように十分にゆるむ末端ねじが付いているプラグ、および
接続される。
プラグおよび試験装置は1hのための40±1程度の温度であらかじめ調整される
テストなしで力は適用した。テスト中、プラグおよび試験装置のすべての部品
この温度で維持される。
すべてのプラグのために、力のアプリケーションのポイントはの表面からの140.5 mmある
ピンに沿うプラグ、および力の方向はある
ピンの平面へのライン垂直に沿う両方の方向の（a）、および渡ること
ピンの中心を通して;そして
（b）ラインに沿う両方の方向のその平面でそれに直角に指定した
項目（a）
10 s一定期間に渡って、力は方法のピンのそれぞれに次第に加えられる
次に10 sのために最大値で維持される項目（a）および（b）で規定される、および
解放される。ピンの偏向はに関連して電気力線に沿って測定される
力が加えられる期間の間の堅い把握ブロックの表面。最高
偏向は2.0 mmを超過しない。
図2.1に従ってプラグのすべてのピンのテストの後、後ゆがみ5分
最後のピンのテストの完了はプラグをから防がないことそのような物である
付録Aの付録で示されている適切な基準のゲージで挿入される
過度なforccの適用のない付録F
他のタイプのプラグのため、5分が防がないそのような物だった後ゆがみ
過度な力の適用なしで適切なソケット出口に挿入されるプラグ。
ConformsTo
AS/NZSの3112:2011 +A2:2012年の節2.13.9.1
指定
力:18±1N
発注情報
ピン動きテストAS/NZS 3112のためのテスト器具
