| Material: | Mold steel | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Rating and Dimensions of low voltage plugs gauge Fig A1 (10A, 15A, 20A) | AS/NZS3112 Figure B1: | Rating and Dimensions of low voltage plugs gauge Fig B1 |
| AS/NZS 3112 figure 3.1 a: | Contact gauge in Fig 3.1 a | AS/NZS 3112 figure 3.6: | Test of lateral strain gauge Fig 3.6 |
| AS/NZS 3112 Clause 3.6.3: | modified gauge of Appendix D (diameter changed to 43.2mm) | AS/NZS 3112 Clause 2.2.3: | Form of pin in Figure 2.3 |
| ハイライト: | プラグのソケット出口のカプラーのゲージ,AS/NZS 3112のカプラーのゲージ |
||

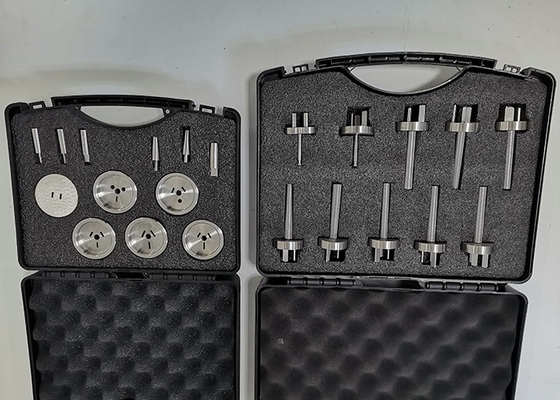

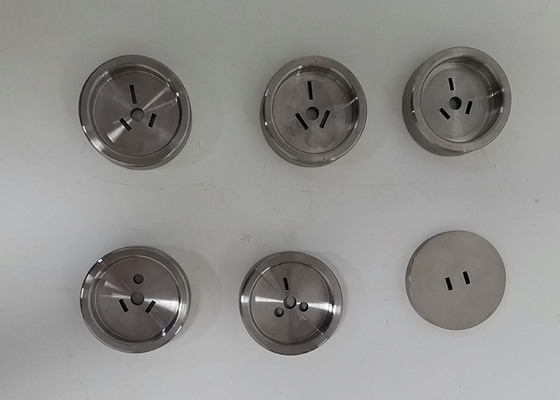

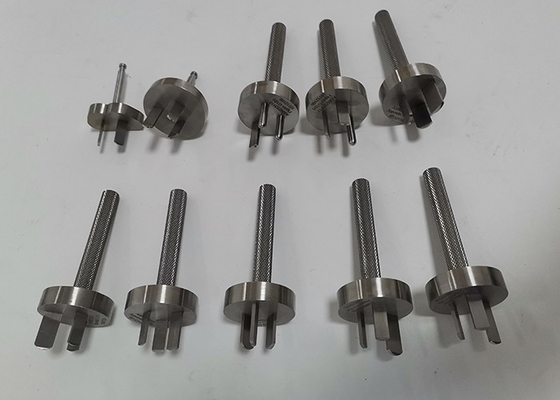

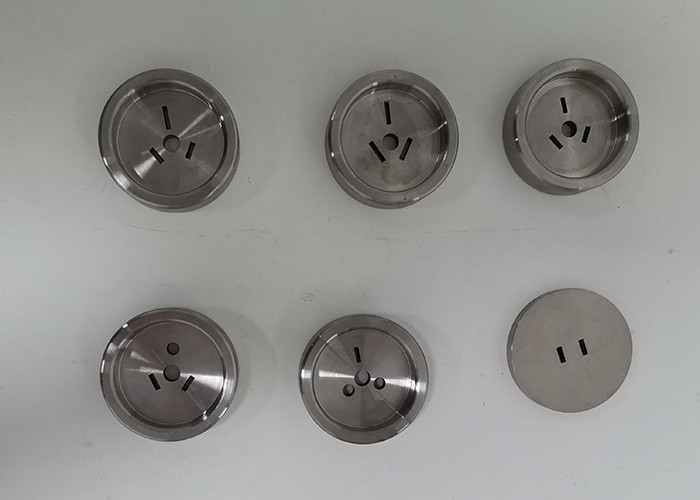

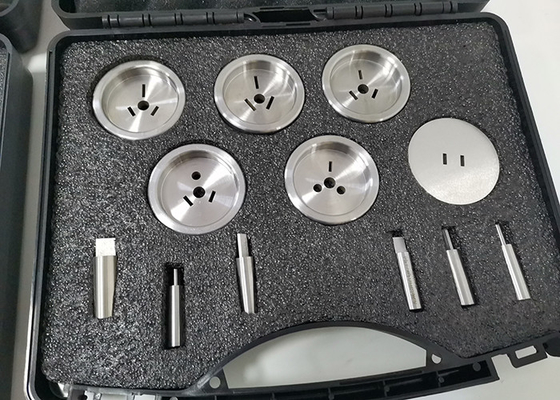

オーストラリア/ニュージーランドの標準的なプラグ、ソケット出口およびカプラーのゲージ
1. 適用:
テストし、プラグおよびソケットの構造そしてサイズがAS/NZS 3112の標準に合致するかどうか点検するのにこのプラグおよびソケット テスト ゲージが主に使用されている。そして主要出願工業は電子工学、電化製品、プラグおよびソケットおよび他の同じような区域である。
2. 特徴:
ゲージ次元、許容、材料、硬度、表面の粗さは標準の条件に合致する;
物質的な硬度は50HRCより多くである;物質的な熱拡張係数は小さい、次元および許容は安定し、信頼できる。
に合致する:
AS/NZS 3112
指定:
| プロダクト モデル | 標準 | 製品名 |
| SC-A2-A1 | AS/NZS3112 FigureA1 | 低電圧のプラグ・ゲージのイチジクA1 （10A、15A、20A）の評価そして次元 |
| SC-A2-B1 | AS/NZS3112図B1 | 低電圧のプラグ・ゲージのイチジクB1の評価そして次元 |
| SC-A2-C1 | AS/NZS3112図C1 | 正常な挿入テストの間にプラグを差し込みなさいイチジクC1 （10A、15A、20A）の |
| SC-A2-D1 | AS/NZS3112図D1 | 正常な挿入テストの間にプラグを差し込みなさいイチジクD1 （10A、15A、21A）の |
| SC-A2-E1 | AS/NZS3112図E1 | イチジクE1の真鍮ピンが付いている温度の上昇テスト プラグの現在の破損テスト/Test |
| SCA2 F1a | AS/NZS3112図F1 | 低電圧のプラグ・ゲージのイチジクF1の評価そして次元（a）付録F |
| SCA2 F1b | AS/NZS3112図F1 b | 低電圧のプラグ・ゲージのイチジクF1の評価そして次元（b）付録F |
| SCA2 G1a | AS/NZS3112図G1 | 正常な挿入テストの間に付録GのイチジクG1のプラグを差し込みなさい（a） |
| SCA2 G1b | AS/NZS3112図G1 b | 正常な挿入テストの間に付録GのイチジクG1のプラグを差し込みなさい（b） |
| SC-A2-X1 | AS/NZS 3112図3.1 abc | イチジク3.1の接触の非接触のゲージの深さb c |
| SC-A2-X2 | AS/NZS 3112図3.1 abc節3.3.4 | 接触の深さによってはイチジク3.1のゲージがb c接触する |
| SC-A2-X3 | AS/NZS 3112図3.1 a | 連絡しなさいイチジク3.1 a （金属の刃1.58×6.2mm、長さ12.60mm）のゲージに |
| SC-A2-X4 | AS/NZS 3112図3.1 b | 連絡しなさいイチジク3.1 b （金属の刃1.58×8.93mm、長さ12.60mm）のゲージに |
| SC-A2-X5 | AS/NZS 3112図3.1 c | イチジク3.1 c （メタル ピンのゲージに連絡しなさい:Ф4.7mmの長さ12.60mm） |
| SC-A2-X6 | AS/NZS 3112図3.6 | 側面ひずみゲージのイチジク3.6のテスト |
| SC-A2-X7 | AS/NZS 3112図3.7 | 側面ひずみゲージのイチジク3.7のテスト |
| SC-A2-X8 | AS/NZS 3112図2.1 a1 | 図2.1 （a1） 10Aの真鍮ピンが付いているテスト プラグ |
| SC-A2-X9 | AS/NZS 3112図2.1 a1 | 図2.1 （a1） 15Aの真鍮ピンが付いているテスト プラグ |
| SC-A2-X10 | AS/NZS 3112図2.1 a2 | 図2.1 （a2）の真鍮ピンが付いているテスト プラグ |
| SC-A2-X11 | AS/NZS 3112図2.1 b | 図2.1 （b）の真鍮ピンが付いているテスト プラグ |
| SC-A2-X12 | AS/NZS 3112図2.1 c | 図2.1 （c）の真鍮ピンが付いているテスト プラグ |
| SC-A2-X13 | AS/NZS 3112図2.1 d1 | 図2.1 （d1）の真鍮ピンが付いているテスト プラグ |
| SC-A2-X14 | AS/NZS 3112図2.1 d2 | 図2.1 （d2）の真鍮ピンが付いているテスト プラグ |
| SC-A2-X15 | AS/NZS 3112図2.1 f | 図2.1 （f）の真鍮ピンが付いているテスト プラグ |
| SC-A2-X16 | AS/NZS 3112図2.1 g | 図2.1 （g）の真鍮ピンが付いているテスト プラグ |
| SC-A2-X17 | AS/NZS 3112節3.3.2 | テスト ピン ゲージ1.5N 6.20mm x 1.58mm |
| SC-A2-X18 | AS/NZS 3112節3.3.2 | テスト ピン ゲージ2N 6.20mm x 1.58mm |
| SC-A2-X19 | AS/NZS 3112節3.3.2 | テスト ピン ゲージ3N 6.20mm x 1.58mm |
| SC-A2-X20 | AS/NZS 3112図2.1 | テスト ジグ |
| SC-A2-X21 | AS/NZS 3112節2.13.8 | 図2.9の木の取付け箱 |
| SC-A2-X22 | AS/NZS 3112節2.13.8 | 図2.10 a、b、cの単位を締め金で止めるPin |
| SC-A2-X23 | AS/NZS 3112節3.6.3 | 付録Dの変更されたゲージ（直径は43.2mmに変わった） |
| SC-A2-X24 | AS/NZS 3112節3.14.2 | 固定穴との金属エンクロージャH90mm X W60mm xD40mm |
| SC-A2-X25 | AS/NZS 3112節2.2.3 | 図2.3のピンの形態 |
