UL498プラグおよびソケットの刃の保持のためにテストする計器

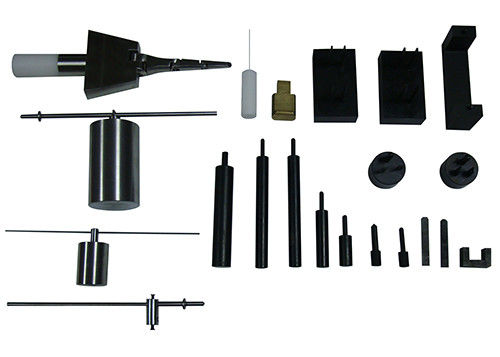

ゲージのリスト:
いいえ。 | 製品名 | 標準的な図 | モデル |
|---|
古い版 | 新版 |
|---|
| 1 | 網停止が付いている明瞭な調査 | 図9.1 | 図9.1 | U8-F91 |
| 2 | 調査 | 図10.1 | 図10.1 | U8-F101 |
| 3 | 平らな調査 | 図31.1 | 図31.1 | U8-F311 |
| 4 | 参照のプラグ | 図69.1 | 図73.1 | U8-F691 |
| 5 | 典型的なテスト器具 | 図69.2 | 図73.2 | U8-F692 |
| 6 | 不適当な挿入テスト刃 | 図94.1 | 図98.1 | U8-F941 |
| 7 | テスト プラグ | 図105.1 | 図109.1 | U8-F1051 |
| 8 | テスト刃 | 図105.2 | 図109.2 | U8-F1052 |
| 9 | 容器テスト据え付け品 | 図118.1 | 図122.1 | U8-F1181 |
| 10 | 用具を押し出しなさい | 図118.3 | 図122.3 | U8-F1183 |
| 11 | 橋 | 図118.5 | 図122.5 | U8-F1185 |
| 12 | テスト ピンA | 図119.1 | 図123.1 | U8-F1191 |
| 13 | テスト ピンB | 図119.2 | 図123.2 | U8-F1192 |
| 14 | 57g地面ピン | 図119.3 | 図123.3 | U8- F1193 |
| 15 | 113g地面ピン | 図119.4 | 図123.4 | U8- F1194 |
| 16 | No.14AWGテスト ピン | 図129.2 | 図133.2 | U8-F1292 |
| 17 | 小さいテスト調査 | 図132.1 | 図136.1 | U8-F1321 |
| 18 | アセンブリ保証テストのための据え付け品 | 図144.2 | 図165.2 | U8-F1442 |
| 19 | 標準的な接地ピン | 図SD 5.1 | 図SD 5.1 | U8-SD51 |
| 20 | 標準的な接地ピン | 図SD 13.1 | 図SD 13.1 | U8-SD131 |
| 21 | 特大接地ピン | 図SD 13.2 | 図SD 13.2 | U8-SD132 |

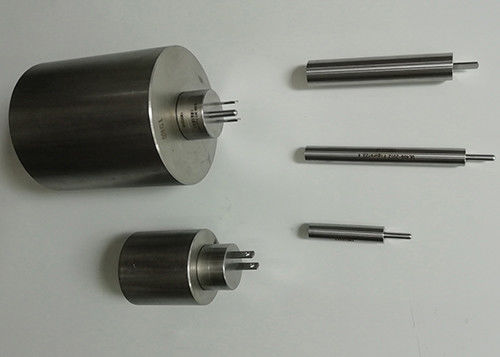

UL498-2012は109.1 1つを計算する
UL498-2012は109.1 1つを計算する

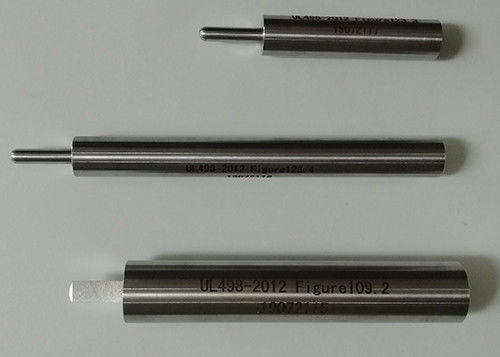

UL498-2012は109.2 1つを計算する
UL498-2012は123.3 1つを計算する
UL498-2012は123.4 1つを計算する
刃の109保持はテストする
109.1同じ高さのAか5-15R、5-20R、6-15R、または6-20R構成を持っているはめ込み式容器はある
このセクションで記述されている刃テストの保持に服従させる。
例外:の1-15R、5-15R、5-20R、6-15R、または6-20R構成をおよびない持っている容器
同じ高さかはめ込み式タイプはプラグの保持にテストしたり、区分する114を代りに服従するかもしれない。
2012年11月16日修正される109.1
109.2持っている容器は1台のnonidentifiedターミナルから取除かれるタブを、提供されたときある打ち切る
標準軌の手動挿入そして回収の10の調節周期に服従させるために、見なさい
図109.1。6つの装置のそれぞれはテストされるべきである。ゲージは表109.1にある形成されるべきである。
力は調節周期の何れかのためのゲージを挿入するために40のlbf （N） 178を超過することではない適用した。
ゲージは図109.1で示される次元を持つことであるが、外端の穴を持つことではない
刃の。
図109.1テスト ゲージ
ノート
1) 刃は工具鋼、ロックウェル硬度C58へのC60から成っている。
2) すべての鋭角は0.016から0.020インチの半径に取除かれる。終わりに示すようにの斜角が付くすべての平らな刃の端
刃の細部。
3) 刃の表面は主軸に方向垂直の32マイクロインチの終わりの粉砕を超過しない。終わりはあることである
比較方法および10のXの光学拡大を使用して視覚で定められる。
4) すべてのブレード・ホールの位置は刃の中心線にある。
5) Rは半径を示す。すべての次元はインチにある。
6) 平らな刃の位置は構成に適するために5-20および6-20変更される。
調節のための表109.1テスト ゲージ構成
テストされる装置のテスト テスト ゲージNOの下の装置
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109.3標準軌はライン刃を使用して表109.2に示すように外に形成されるべきである
基づいている刃が付いている穴は取除き。ゲージはそれから容器およびaで挿入されるべきである
静的な3つのlbf （13.3のN） （ゲージのを含む重量）、からゲージを取除きがちである
容器は、の表面の平面に方向常態の1分の期間の間適用されるべきである
容器。ゲージの0.079インチ以上（2つのmm）変位がない。
表109.2
保持のテストのためのテスト ゲージ構成
テストされる装置のテスト テスト ゲージNOの下の装置
5-15R 1-15Pか5-15Pa 6
5-20R 1-15Pか5-15Pa 3
5-20Pa 3
6-15R 2-15Pか6-15Pa 6
6-20R 2-15Pか6-15Pa 3
2-20Pか6-20Pa 3
刃を基づかせていることを持っているテスト ゲージは取除いた。
109.4標準軌は穴とライン刃を使用して表109.3に示すように形成されるべきである
が付いているついにそして基づいている刃。ゲージはそれから容器で挿入されるべきである
取除きがちである容器の表面の平面に方向常態で加えられる力
ゲージ。ゲージを撤回するために必要な静的な力は15のlbf （N） 67を超過しない（を含む重量
ゲージの）。
109.2. 各ライン接触は静的な0.5 lbf （N）に1分の間適用される2.2に抗することができる
標本の表面の平面への方向常態とがちである方向のテスト刃
テスト刃が接触の入り口で十分に挿入される時、テスト刃を取除くため。ない
テスト刃の0.079インチ以上（2つのmm）変位。
図123.3
2つのoz （57 g）地面ピン
材料:Pin鋼鉄、ロックウェル硬度C58へのC60。
ハンドル–冷間圧延された鋼鉄
ノート
1) 地上ピンは堅い方法で扱うために留まるべきである。
2) 長さは指定しなかった。総用具の重量2 oz （g） 57。
3) 刃の軸線およびハンドルの軸線はピンの先端で、0.006の最高の同心性そして軸直線を結合したにちがいない。
4) 刃の表面は主軸に方向垂直の32マイクロインチの終わりの粉砕を超過しない。
終わりは比較方法および10のXの光学拡大を使用して視覚で定められるべきである。
図123.4
4つのoz （113 g）地面ピン
材料:Pin鋼鉄、ロックウェル硬度C58へのC60。
ハンドル–冷間圧延された鋼鉄
ノート
1) 地上ピンは堅い方法で扱うために留まるべきである。
2) 長さは指定しなかった。総用具の重量4 oz （g） 113。
3) 刃の軸線およびハンドルの軸線はピンの先端で、0.006の最高の同心性そして軸直線を結合したにちがいない。
4) 刃の表面は主軸に方向垂直の32マイクロインチの終わりの粉砕を超過しない。
終わりは比較方法および10のXの光学拡大を使用して視覚で定められるべきである。
適用:
Shice装置はIEC、EN、UL、DIN、VDEおよび他からのそれらを含む共通の標準に合うためにゲージの広い範囲を提供する。そのような標準はサイズの点検を要求する及び定義等は少なくとも52-58 HRCの硬度および標準に従って荒さの年長のステンレス鋼そして適切な鋼鉄から要求するためにこれらのゲージ組み立てられる。各ゲージは口径測定の証明書と供給される。
に合致する:
UL498
