| 標準: | AS/NZS 3112図2.8 | 名前: | Pinの折り曲げ試験のための力の適用 |
|---|---|---|---|
| 機能: | オーストラリア人およびニュージーランドPinの折り曲げ試験のため | 間隔はアプリケーションのポイントから移った: | 7.5 ±0.3 mm |
| 次元: | W*D*H=350mm *250mm* 140mm | 重量: | 15kgについて |
| プラグの表面からの力のアプリケーションのポイント: | 14 ±0.5 mm | ピンの時はテストされる: | 20の完全な周期 |
| ハイライト: | 図2.8プラグのソケットのテスター,15KGプラグのソケットのテスター,15KGピン折り曲げ試験の器具 |
||
Pinの折り曲げ試験のとして/NZS 3112のための力の2.8適用を計算しなさい
| 図2.1 | プラグの次元 |
| 図2.2 | テストを曲げるための器具 |
| 図2.3 | ピンの形態 |
| 図2.4 | 絶縁された生きているピンの絶縁材の次元 |
| 図2.5 | 高温の絶縁されたプラグ ピンの絶縁材のための圧力試験の器具 |
| 図2.6 | 低温の絶縁されたプラグ ピンの絶縁材のための衝撃試験の器具 |
| 図2.7 | 絶縁されたピン プラグの絶縁材のための摩損性試験の器具 |
| 図2.8 | ピン折り曲げ試験のための力の適用 |
| 図2.9 | 温度の上昇テストのためのプラグの土台 |
| 図2.10 | 温度の上昇テストのための単位を締め金で止めるピン |
適用
プラグのすべてのflatpinsはAがピン折り曲げ試験に服従する15以下で評価した。
あらゆる前回のテストに服従しなかった3つのサンプル プラグは次の通りテストされる:

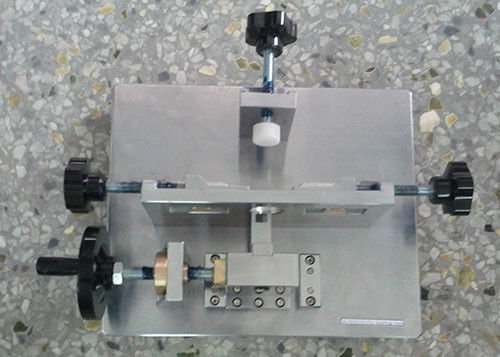

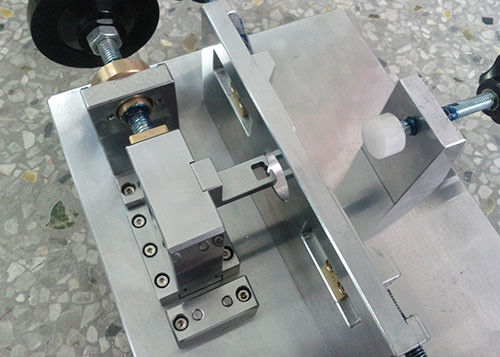

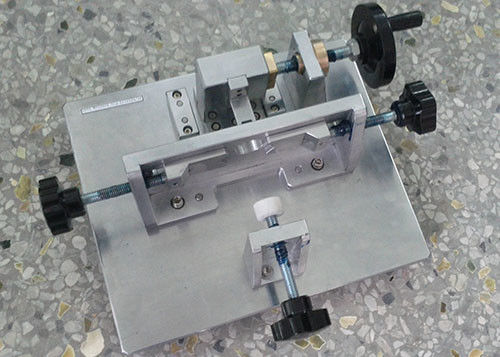

ピンはテストの下のピンに、図2.8に示すように、曲がる力を加える堅い把握blockandのプラグを締め金で止めることによってプラグをテストされるofassembled。
ピンはテストの始めにまっすぐにある。ピンのthestraightnessについての疑いがあれば、付録A、BまたはF.の適切なプラグのgaugeshownによって点検される。

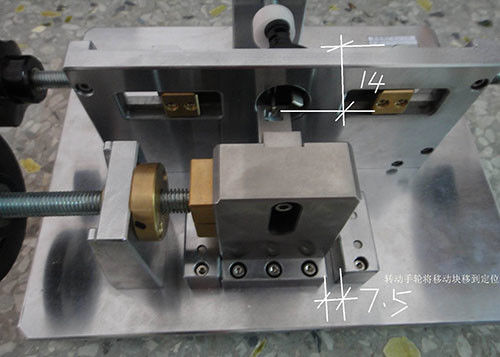

力のアプリケーションのポイントはプラグの表面からの14 ±0.5 mmである。
力の方向はプラグの表面にライン平行に沿ってある。
次に活動的な、中立ピンはプラグのそして出発点に戻る図心の方に強制される。最初のサンプル プラグで、どの地球ピンでも強制されたbutin 1方向だけ出発点に戻ってそれから強制されてであり。secondsampleのプラグで、どの地球ピンでも最初のサンプル プラグをテストするためにthatusedへの反対の方向で強制される。第3サンプル プラグで、どの地球のpinshallでも最初の2つのサンプル プラグのテストの間に最少のfavourableresultを与えた方向で強制される。
次にアプリケーションのポイントからdistancemoved 7.5 ±0.3 mm、および出発点に戻って強制されたピンshallbeである。どの『ばね』でも無視される。
travelfromは終点（7.5 mm）へのそしてスタート地点に戻る出発点1つの周期である（すなわち1周期は2匹の別々の動きである）。
偏向の速度は各周期内の連続した動き間の計画的な遅れなしに最大50 mm/s、である。
連続的な周期間の間隔は最低10 s.である。
durationof 1周期は最大60 s.である。
ピンは20の完全な周期のためにテストされる。
ConformsTo
AS/NZSの3112:2011 +A2:2012年の節の2.13.7.2図2.8
指定
A.力のアプリケーションのポイントはプラグの表面からの14 ±0.5 mmである。
B. 間隔はアプリケーションのポイントからである7.5 ±0.3 mm移った
C. Dimensions:W*D*H=350mm *250mm* 140mm
D. Weight:15KGについて
発注情報
ピン折り曲げ試験AS/NZS 3112のためのテスト器具
