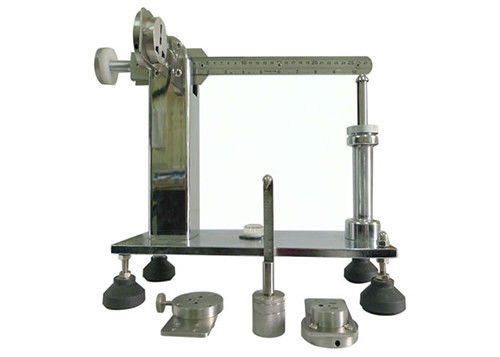

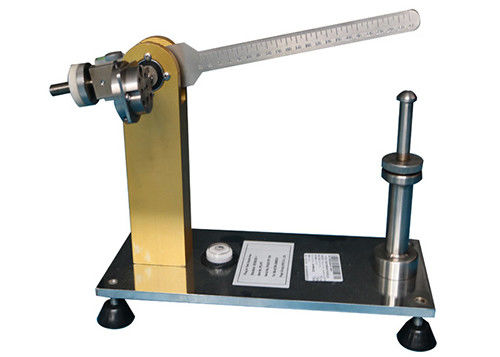

IEC60884プラグのソケットのテスターのトルクのバランス テスト器具

IEC60065は11のソケット出口のトルクのバランス テスト器具を計算する

技術的な変数:

製品に関する情報:

プラグのトルクのテスターはIEC60065図の標準に11.合致する。

それは点検するためにソケットへのプラグ ピン挿入物が付いている直接差込式装置が必須の範囲に普通あるとかどうか起こる機械圧力使用される。

固定ソケット出口に導入されるように意図されているピンを与えられた装置はこれらのソケット出口に過度な緊張を課さない。
ソケット出口の約束の表面の後ろの8つのmmの間隔のソケット出口の接触管の中心線を通した横の軸線についてのテスト器具のピボットのバランスをとる腕。
約束の装置によってない、バランスをとる腕は平衡、立て向き姿勢にあるソケット出口の約束の表面にある。
装置が従事していた後、縦平面の約束の表面を維持するためにソケット出口に適用されるべきトルクはバランスをとる腕の重量の位置によって定められる。

トルクは0.25 Nmを超過しない。

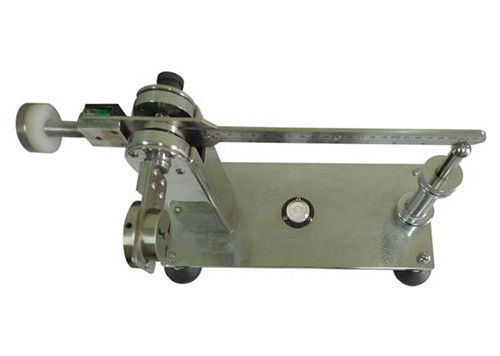

構造

1 –バランス重量

2 –測定の泡

3 –水平な泡

4 –測定の重量

5 –高さの正規ねじ

6 –サポート棒

テストのステップ

1. 装置を水平なテーブルに置き、横に装置を合わせなさい。
2. 4つを-バランスの腕の測定の重量は、5つを調節する–高さの正規ねじ掛け、横のバランスの腕を作りなさい。横のバランスの腕、2の気泡–センター・ポジションの水平な泡時。

3. 4つを-測定の重量は、1つを調節する–バランス重量の位置取除きなさい、水平姿勢でバランスの腕を保ちなさい。そしてバランスの腕に-サポート棒6への間隔約1mmを保たせる。

4. テスト サンプルを装置に取付けなさい、ねじをきつく締めなさい。今度はバランスの腕。

5. 4つを-バランスの腕の測定の重量掛けなさい。センター・ポジションの4の位置を-バランスの腕のレベル、2の気泡をどこに作るか測定の重量は、位置を記録する–測定の泡、バランスの腕保つ6への1mmの間隔を-サポート棒調節しなさい。見つけられる10.3cmの位置を言いなさい。

6. トルクの測定

   （1）適切な重量はより低いスケールで掛かる。

   （2）バランスの腕が横の状態にあるまで移動重量ゆっくり。

7. ソケットに加えられるサンプルのトルク:尺度値Xの重量

   例えば:トルク:0.12mX2.5N=0.3Nm
