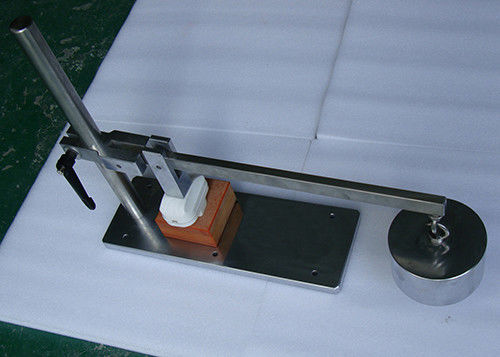

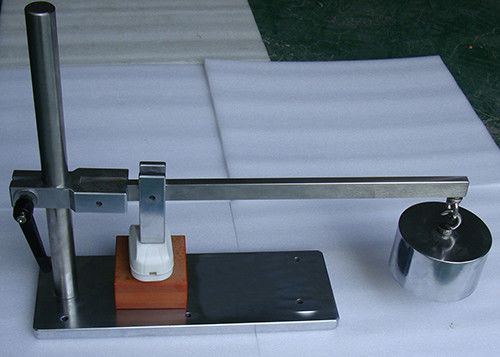

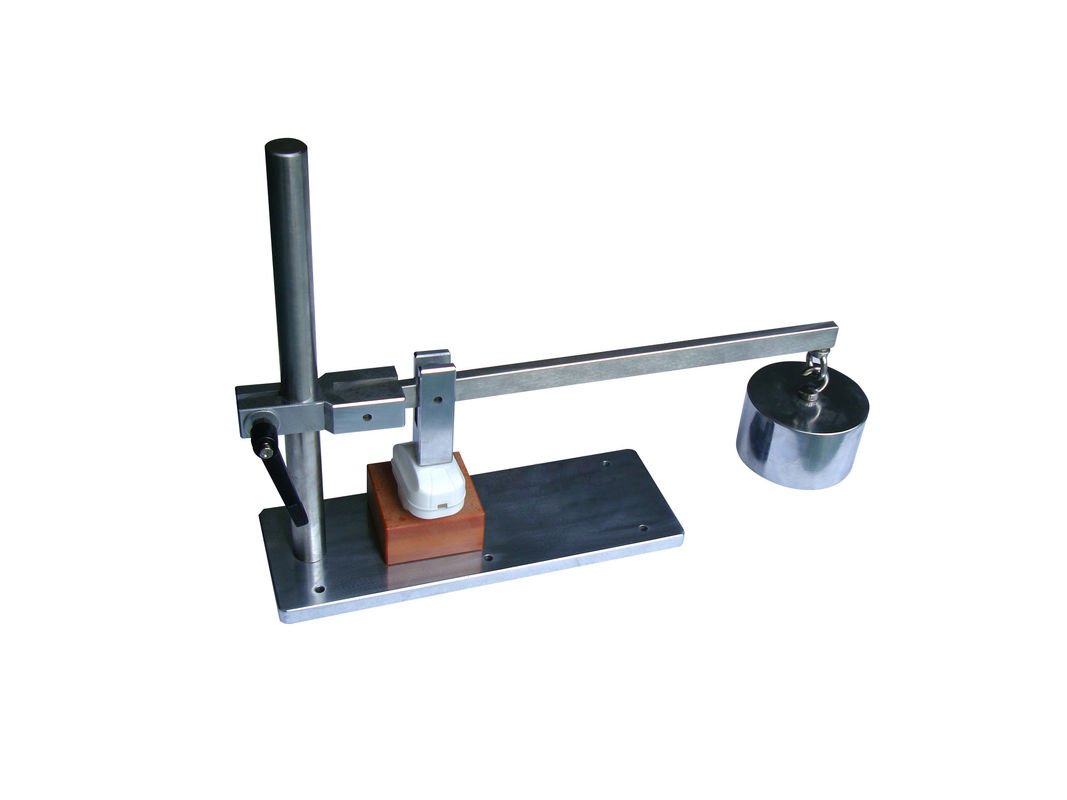

弾力性のあるカバー機械強度テストの器具

弾力性のあるカバーFig2 BS1363の機械強度テストのための器具

技術的な変数:

製品紹介:

装置はBS1363-1に合致する:2018年の節9の図2。

ソケット出口の弾力性のある入手しやすく外的な表面はそう、過度な圧力の結果として、生きている部品は入手しやすく外的な表面を突き通すことができるか、またはそう気分にさせられるようにに関してなるために節8.で与えられるそれらの下で表面漏れおよび整理を減らしなさいこと正常な使用で集まって、同様にワイヤーで縛られたとき、危険がないこと設計され、組み立てられる。

器具の設計は230-240Nの安定した力が失敗の可能性があるそれらの場所、金属テスト圧力ブロックを通って適用される力に加えることができることそのようなである。

各サンプルは各々の選ばれた場所の力に次々と服従する。力の各適用の間に、大幅に正弦波形の50のHzがすべての生きている部品間の60-65sを適用される2つの000ボルト±60 Vのテスト電圧は金属テスト圧力ブロック一緒に結び。

テストの間にフラッシュオーバか故障は起こらない。プラグのソケットのテスター

によってBS ENの61032:1998のテスト11が付いている生きている部分に触れることは可能ではないテストの後で28-30Nの力と適用した。

詳細については、関連した標準を参照しなさい。

生きている部品の9入手の可能性

9.1プラグの生きている部品はプラグが正常な使用と完全で同様にワイヤーで縛られる場合入手しやすくない

対応するソケット出口の約束。

9.1.1承諾はaとBS ENの61032:1998のテスト調査12の適用によって適用した点検される

BSの6500:2000の表24で与えられる2中心の適用範囲が広いコードと合うrewirableプラグとのNの力

そして供給される非rewirableプラグ。

生きているの偶然接触からユーザーを保護するために9.2プラグは設計され、組み立てられる

プラグの挿入または回収の間の部分。

9.2.1承諾はこれの次元および測定条件を満たすことによって証明される

BS 1363の部分。

9.3プラグの弾力性のあるカバーはそうとして集まって、ワイヤーで縛られたときこと設計され、組み立てられる

正常な使用は、そこに、過度な圧力の結果として、生きている部品がまたはカバーを突き通すことができること危険ではない

そう気分にさせられるようにに関して減らす節8.で与えられるそれらの下で表面漏れ間隔および整理をなりなさい。

9.3.1承諾は次のテストによって点検される（適した器具の例は示されている

図2）。

器具の設計は240 Nの安定した力がそれらの場所に加えることができることそのようなである

失敗の可能性があるところ、金属テスト圧力ブロックを通って同様に適用される力

図2.で示されている。

各サンプルは各々の選ばれた場所の力に次々と服従する。力の各適用の間、

2つの000ボルトの± 60 Vのテスト電圧はすべて間のsを大幅に正弦波形の50のHz適用される

生きている部品は埋められたテスト圧力ブロック一緒に結び。

テストの間にフラッシュオーバか故障は起こらない。

によってBS ENの61032:1998のテスト11が付いている生きている部分に触れることは可能ではないテストの後でaと適用した

N.の力。

9.4プラグが適用範囲が広いコードと合われて供給されるところに、そのようなアセンブリの自由な端はある

絶縁体で内部に閉じ込められる。

これに適用しない彼らの装置に結合のための設備製造業者に供給されるアセンブリに注意しなさい。

9.4.1承諾は点検によって点検される。
