商品の詳細:
お支払配送条件:
|
| 標準: | IEC 61032図2 | タイプ: | IECテスト指の調査 |
|---|---|---|---|
| 材料: | ステンレス鋼およびナイロン | 指の長さ: | 80±0.2mm |
| 刻みをつける指の直径: | 12mm | バッフル版の直径: | 50mm |
| バッフル版の長さ: | 100mm | バッフルの厚さ: | 20mm |
| ハイライト: | iec 61032 30Nの調査b,iec 61032の30N調査b,10N標準的なテスト指 |
||

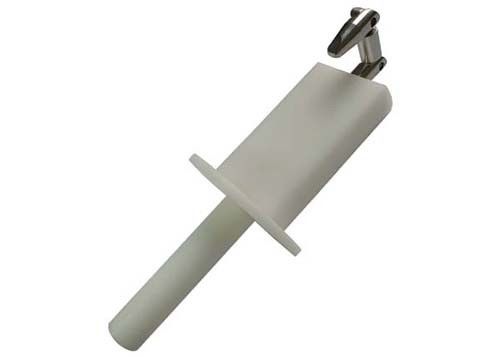

IEC61032図2テスト調査B標準的なテスト指は推圧10N 20n 30nの反感電を殻から取り出す
指定および技術的な変数:
| 変数/Model | SC-F2B | SC-F2B - A | SC-F2B - B | SC-F2B-F |

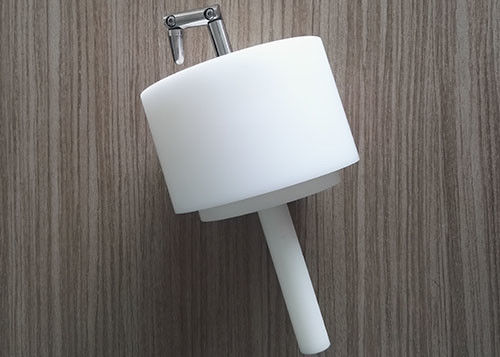

| 名前 | 標準的なテスト指 | 円のバッフル テスト指 | 大きいバッフル テスト指 | 力が付いている標準的なテスト指 |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | 10-50N力 |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
製品に関する情報:
これは多くの標準に従ってなされる精密テスト指好むである
IEC 61032図2、
IEC60950図2A、
IEC60884、
IEC60335、
UL507、
そしてUL1278図8.4。
この調査は危険な部品へのアクセスに対して基本的な保護を確認するように意図されている。また指を搭載するアクセスに対して保護を確認することを使用する。このテスト指の調査はditto、指、基盤および人間手の特徴を模倣する絶縁されたハンドルから成っている。それに90°で曲げることができる2つの移動可能な接合箇所がある。
適用:
テスト指の1.The接合箇所の部品は生きている部品か危険な部品に触れ50mm-20mmのバッフル版は入ることができない。
2.Inは10±3N推圧とに接近から危険な部品への防ぐテスト条件、調査Bテスト調査必要とする。力のないプロダクトはプッシュ プル力量計によって使用されるべきである。
3.Inは感電に対するのテスト、配線、構成および力および指摘装置必要である。テストされたサンプルの力で回し、基づいているラインが接続されるかどうか定めるために対応する力を出しなさい（3つの挿入物）。
4.Both接合箇所は+10°の許容への0°との90°の角度によって同じ平面の動きおよび同じ方向を可能にする
この調査は危険な部品へのアクセスに対して基本的な保護を確認するように意図されている。
また指を搭載するアクセスに対して保護を確認することを使用する。
特定の許容が与えられない場合の次元の許容:
–角度で…:0
−10°
–線形次元で…:25までのmm:0
− 0,05のmm;25以上のmm:± 0,2のmm。

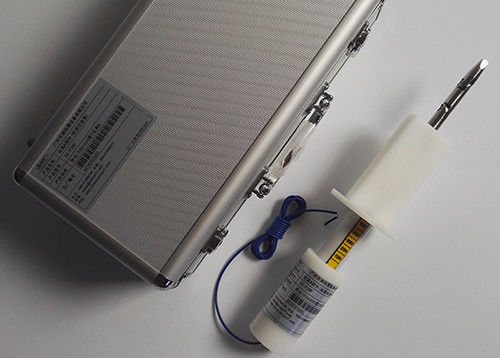

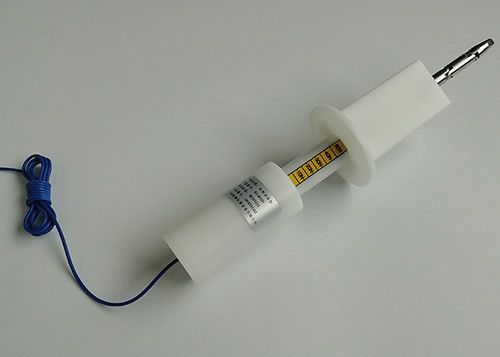

カスタマイズ可能:それは反電気衝撃試験にハンドルの端で使用するプラグイン可能なバナナ プラグおよびamphenolのコネクターによって装備されているか、または時M6の開いた通された穴ことができる（引きおよび押しの力量計によって接続される）ハンドルの端にエンクロージャの保護テストのために使用されたとき。
使用法
1. 標準的なテスト指の共同部品は生きている部品と触れることができないし、危ない部品に近く50mm-20mmのバッフルは入ることができない。
2. 危ない部品から防ぐことのテストは10N±3N推圧のテスト調査Bを要求する。通常それは力量計を使用する必要がある。
3. 反電気衝撃は耐衝撃性の調査の実験装置を使用を要求する:相対的な標準に従ってテストを処理する耐衝撃性の調査の実験装置（40V-50V）に接続されてブザー リングは感電促したである。下記のように映像を見なさい:
