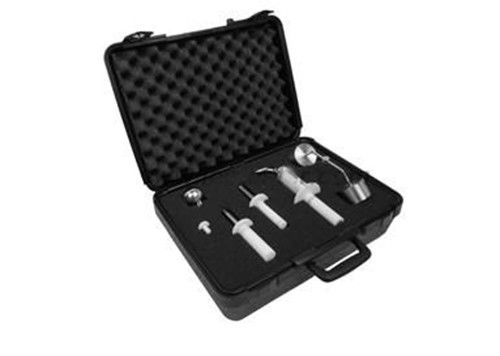

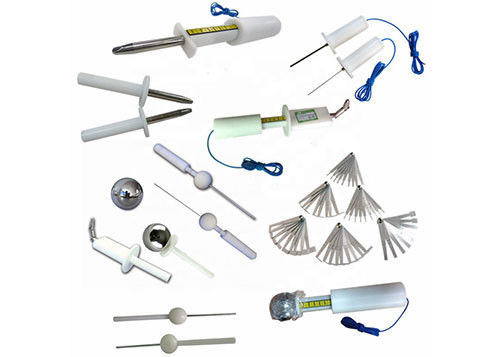

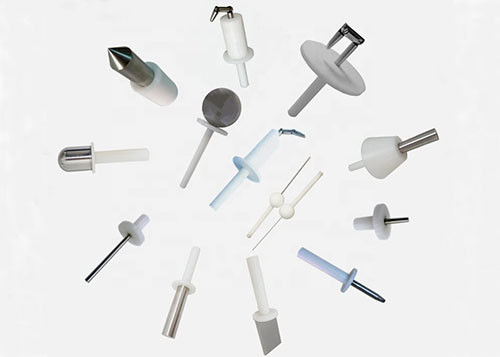

IEC 60335テスト指の調査のキット

IEC 60335標準的なテスト調査のキットの電気安全点検装置

リスト:

IEC60335テスト調査A

指定:

IP1Xの調査/Testの調査A

1、に従って:IEC61032:1997年の/IEC60529:2001年およびUL

2のIP1Xの調査A （テスト調査A）は感電の保護テストに対しての世帯のための必要な電気器具および同じような電化製品である。

技術的な変数:

1の玉直径:50mm

2のバッフル版の直径:45mm

3のバッフル版の厚さ:4mm

4のハンドルの直径:10mm

5のハンドルの長さ:100mm

IEC61032図に従って6、1 （A）の表6テスト調査

適用:

1つの球は危ない部品の近くの生きている部分にまたは触れることができない。

テスト要件の2、の押しの張力計によって使用される50 + 5 n （30 + 3適用する保護層の必要性のための押し出された必要性なしで危ない部分、テスト鋼球および鋼鉄ボディの近くで保つためn）力に

IEC60335標準的なテスト指の調査

標準的なテスト指の調査/標準的なテスト刻みをつける指の調査/テスト調査B/IP2Xの保護等級の調査

技術的な変数:

1の刻みをつける指の直径:12mm

2の刻みをつける指の長さ:80mm

3のバッフル版の直径:50mm

4のバッフル版の長さ:100mm

5Accordingへの:IEC60065、IEC 60335-1、IEC 60529、IEC60884-1、IEC60950、IEC61032、IEC69745-1

1つは、標準的なテスト刻みをつける指の調査の共同部分危ない部品の近くの生きている部分にまたは触れ50のmmから20のmmのバッフル版は入ることができない。

の2つは、感電テストを、ワイヤー防ぐために、力装置およびつく装置必要である。

3Both接合箇所は+10°の許容への0°との90°の角度によって同じ平面の動きおよび同じ方向を可能にする

この調査は危険な部品へのアクセスに対して基本的な保護を確認するように意図されている。また指を搭載するアクセスに対して保護を確認することを使用する。

特定の許容が与えられない場合の次元の許容:

–角度で…:0

−10°
–線形次元で…:25までのmm:0

− 0,05のmm;25以上のmm:± 0,2のmm。

注:テスト調査は精密ステンレス鋼 プロダクトから使用するとき、下に置くためにわずかに取り、成り、維持に注意を払う

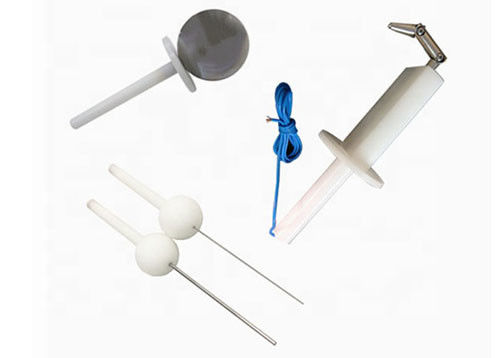

IEC61032 IP3Xテスト調査C （C）テスト調査

基本的な導入:

1、に従って:IEC61032:1997/IEC60529:2001年およびUL

2のIP3Xテスト調査C （テスト調査C）は世帯および同じような電化製品の進む必要な用具保護の感電テストである。

技術的な変数

1のテスト調査の長さ:100mm

2のテスト調査の直径:2.5mm

3のダム球の直径:35mm

4のハンドルの直径:10mm

5のハンドルの長さ100mm

IEC61032図に従って6、3 （C）の表6テスト調査

適用:

1つは、標準的なテスト共同部分を危ない部品の近くの生きている部分にまたは触れることができない示し35mmの回状のバッフルは入ることである場合もない。

押し力3±0.3Nとある危険な部品、テスト調査C/Dの必要性または1±0.1Nへのアクセスを防ぐためのテスト条件の2、

目的:

この調査は危険な部品へのアクセスに対して基本的な保護を確認するように意図されている。また用具とのアクセスに対して保護を確認することを使用する。

注:力プロダクトなしののために、力量計との使用を喜ばしなさい。

IEC61032 IP4Xテスト調査D （D）テスト調査

基本的な導入:

1、に従って:IEC61032:1997/IEC60529:2001年およびUL

2のIP4Xテスト調査D （テスト調査D）は感電の保護テストに対しての世帯のための必要な電気器具および同じような電化製品である。

技術的な変数

1のテスト調査の長さ:100mm

2のテスト調査の直径:1.0mm

3のダム球の直径:35mm

4のハンドルの直径:10mm

5のハンドルの長さ100mm

IEC61032図に従って6、4 （D）のテーブル6 GB/T4208-2008 （最初の独特のデジタル4/5/6）テスト調査

適用:

1つは、標準的なテスト共同部分を生きている部品に触れることができない示すまたは危ない部品の近くで、30mmの回状のバッフルは入ることである場合もない。

危険な部品へのアクセスを防ぐためのテスト条件の2、推圧1±0.1Nとあるテスト調査Dの必要性
