CNASの摩耗の耐性検査

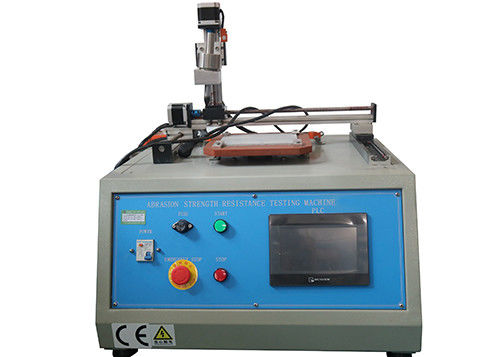

摩耗の強さの抵抗の試験機IEC60335-1節21.2

製品に関する情報:

装置が家庭用電化製品のプリント基板または絶縁の入手しやすい部分の摩耗の強さを点検するのに使用されている。

それはIEC60950節の標準的な条件に2.10.8.4およびIEC60335-1節21.2合致する。

技術的な変数:

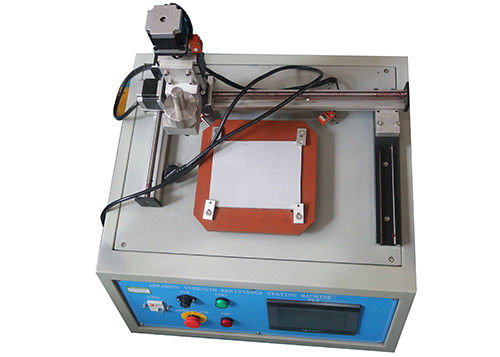

この装置は負傷のための堅くされた鋼鉄ピンを採用する。

ピンの端は± 0,25のmmのの半径と、円形になり、磨かれる40°の先端の角度、先端を持っている円錐形の形態0,02のmmである。傷は20 mm/sの± 5 mm/s.の速度でコンダクターの端への平らな垂直の表面に沿うピンを引くことによってなされる。ピンはそう軸線に沿って出る力が10のNの± 0,5 N.であること荷を積まれる。

傷は離れて少なくとも5つのmm標本の端からの少なくとも5つのmmであり。

傷は5組の行なう部品を渡っておよび分離がテストの間に最高の潜在的な勾配に応じてあるポイントの介入の分離なされる。
