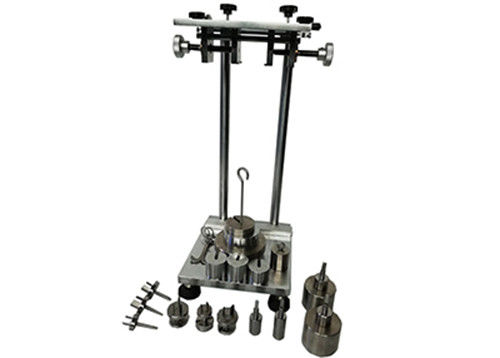

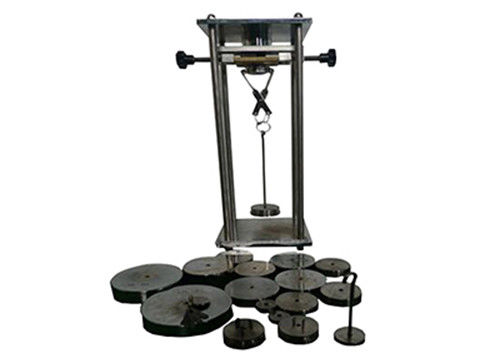

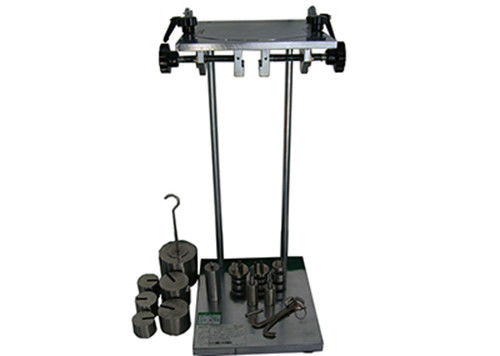

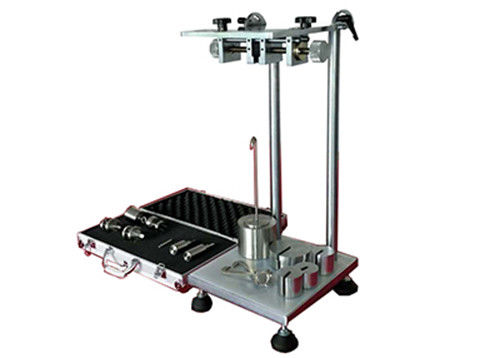

IEC60884 Fig18の回収力の証明の器具

最高の回収力IEC60884 Fig18 19の証明のための器具

適用:

 ソケット アセンブリから引き出されるソケットおよび単一の棒ピンからプラグを引き抜くことを必要な最高力を点検するために適している。必要な最低力は標準によって指定される範囲の内にあるかどうか。

変数:

1. 標準的な1棒10A、three-pole 10Aおよび16Aテスト標準は、それぞれ10A 16Aテスト標準的なプラグ、調節可能それぞれ差し込む:
1） 2棒の二重ソケットが付いている円形のプラグは、ボルト直径4.8である
2） 2棒の二重目的ソケットの円形のプラグは、ボルト直径4.0である
3）円形のプラグは（単極）、ボルト直径4.8である
4）円形のプラグは（単極）、ボルト直径4.0である

2. 重量:36N*1、5.4N*1、5N*2、4N*1、2.6N*1;
1）標準テスト ボルト:1.5Nおよび2Nのための各自
2）1組の締め金で止める装置
3） 1組の重量の皿
4）側面圧力の重量5N*1
5） 1組の側面圧力棒

使用法:

1. 最高サイズ ピンが付いているテスト プラグはに挿入され、ソケットから撤回される
出口10回。それはそれから、主な固まりのためのキャリアEおよびa再度挿入される
適したクランプD.によってそれに付す補足の多くG。
補足の固まりは最高の10分の1に力の同輩を出すことそのような物である
表16で示されている回収力。
2。 主な固まり、補足の固まりとともに、クランプ、キャリアおよび
プラグは表16で示されている最高の回収力に力の同輩を出す。
3。主な固まりはプラグで揺れないで掛かり、補足の固まりは、ある
必要、主な固まりに50のmmの高さから落ちることを割り当てられる。

付加的な機能:

側面緊張への抵抗を点検するための装置

それはIEC60884図にでき側面緊張への抵抗を、確認する13点検する。

テストする図13:

1. 各標本はソケット接触を通した平面が付いている縦表面に取付けられる
横。装置はそれから十分に重量そのような出る力が5Nであるそれで掛けられて従事して。

2. 装置は1分後に取除かれ、ソケット出口は土台の90度によって回った
表面。テストは4回、90度によって回るソケット出口後各約束なされた。

3. テストの間に装置はソケット出口間離れられるようにならない。
4。テストの後で、ソケット出口はこの標準の意味内の損傷を示さない;
特定、彼らは節22の条件に従う

標準:

この装置は条件にの従う

IEC60884図18/19、

VDE0620、等。
