商品の詳細:
お支払配送条件:
|
| 参照標準: | IEC 60884図11 | 速度をテストして下さい: | （10±2） r/min |
|---|---|---|---|
| ワーク・ステーション: | 2つのワーク・ステーション | 高さをテストして下さい: | 260、280、300、320mm （調節可能な） |
| 回転半径: | 35mm | 回転重量: | 0.3、0.4、0.7、0.9、1.4、2.0kg |
| 重量の引き: | 30N、40N、50N、2部分のための60Nそれぞれ | 穴径を薮で囲むこと: | Φ6.5mm、Φ9.5mm、Φ13mm、Φ14.5mm、2部分のためのそれぞれ |
| ハイライト: | IEC60884テスト器具,40Nテスト器具,60N締め金で止めることは抗張機械をねじで締める |
||

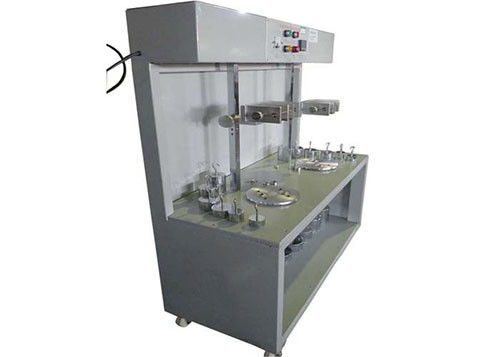

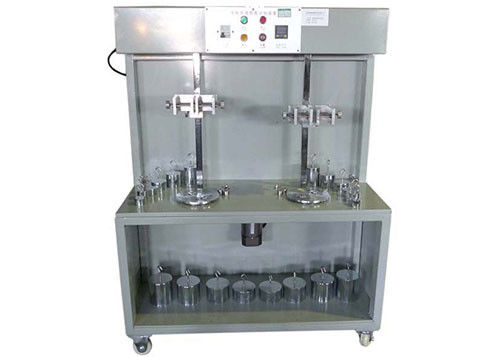

コンダクターへの損傷を点検するためのIEC60884 Fig11テスト器具
プロダクト細部:
この試験機はまたIEC60884-1節12.3.10図11のような多くの標準に確認するワイヤー、IEC60669の損傷の程度を等点検するためのテスト器具と呼ばれる。この承諾は締め金で止めるねじ込み端子の設計そして構造がワイヤーへの過剰損傷の条件と非対応しているかどうか判断のために使用される。締め金で止めるねじ込み端子が正常な使用法のプロセス中に圧力に耐えることができるかどうか確認することをその上、また使用する。テストの時はテストの前に前もって調整することができテストの時が達されるとき承諾は警報と自動的に停止する。
技術的な変数:
| 項目 | 変数 |
| 電源 | AC220V、50Hz |
| テスト速度 | （10±2） r/min |
| タイマーの範囲 | 0-99時間59分 |
| ワーク・ステーション | 2つのワーク・ステーション |
| テスト高さ | 260、280、300、320mm （調節可能な） |
| 回転半径 | 35mm |
| 回転重量 |
0.3、0.4、0.7、0.9、1.4、2.0kg、 2部分のためのそれぞれ |
| 重量の引き | 30N、40N、50N、2部分のための60Nそれぞれ |
| 穴径を薮で囲むこと |
Φ6.5mm、Φ9.5mm、Φ13mm、Φ14.5mm、2部分のためのそれぞれ。 |
| 次元 | 1110mmX405mmX1320mm。 |
| 環境要求事項 | 0 | 40℃の相対湿度≤80%。 |
銅のコンダクターのための機械負荷テストの下で曲ることのための価値
| コンダクター（mmの²）のわずかな横断面区域 | 薮で囲むことの直径穴（mm）を | 高さ（mm） | コンダクター（kg）のための固まり |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35 | 14.5 | 320 | 6.8 |
|
|||
維持および注意:
1. ブッシュおよび重量は働かない時間にオイルおよびシールによって塗られてきれい、必要ならば乾燥させておかれるべきである。
2. 忍耐の部品は周期的に油を差され全単位はきれい保たれるべきである。
3. 重い重量を運ぶ場合の安全への注意。
