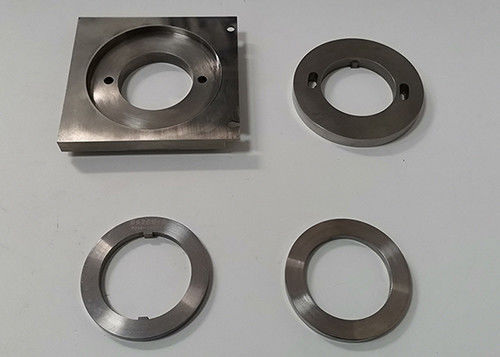

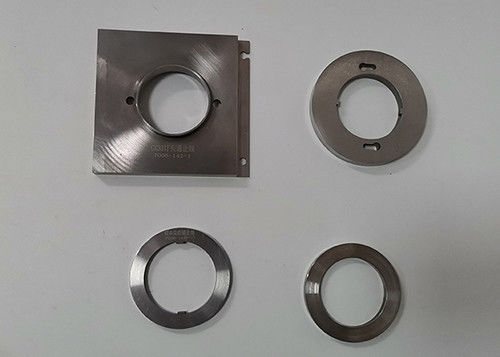

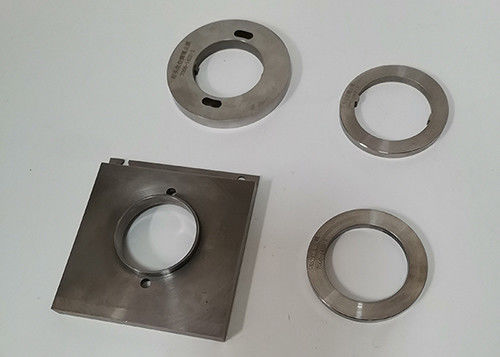

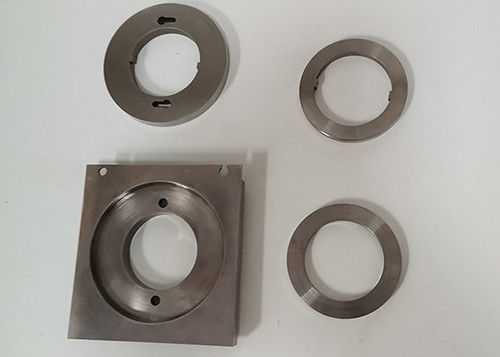

帽子GX53 7006-142-1 CNASランプの帽子のゲージを点検しなさい

IEC60061-3はゲージ帽子GX53のキー溝を点検するための行かないために行き、

に合致する:

IEC60968-1、IEC60061-3 GX53

指定:

（i） 7006-142-1は帽子GX53のために正確に測ることを行かないために行き、

目的:

帽子GX53を点検するため。次の点:
-個人ピン次元A）の直径;
-ピン（AおよびD）次元の結合された変位そして直径;
-ピン（次元F1）の長さ;
-ピン（F2およびE）次元の休憩のlenngthそして直径;
-次元M、L1およびK.に関する最高の帽子の輪郭。

テスト:

帽子の個々のピンをからの挿入することは可能である
穴a1への表面Zおよびスロットに沿うピンを取除くため。
穴a2に帽子のピンを挿入することは可能ではない。
参照までのゲージに表面Zからの帽子を挿入することは可能である
帽子の場所はゲージの表面Yと接触してある。この位置
ピンも中心のポストもゲージの表面を越えて写し出さない。

（II） 7006-142D-1ゲージcapx GX53のための行かないため
目的:

帽子GX53の最低の帽子の直径（次元L1）を点検するため
テスト:

ゲージに帽子を挿入することは可能ではない。

（III） 7006-142E-1は帽子GX53のキー溝を点検するために正確に測ることを行かないために行き、

目的:

次の点の帽子GX53-1を点検するため:
帽子ピンに関連する正しいキー溝の位置:
キー溝（次元WおよびX2）の最低の高さそして幅
1つのピンだけの挿入の可能性を防ぐため

テスト:

までのゲージに帽子を挿入することは可能である
帽子の基準面はゲージの表面と接触してある。それは
そして接触の位置に帽子を回すこと可能であるため。
ゲージおよび回転に帽子の1つのただピンを挿入することは可能ではない
接触の位置へのゲージ。

（IV） 7006-142F-1ゲージ帽子GX53のキー溝を点検するための行かないため
目的:

最低のキー溝の幅（X）帽子GX53の次元を点検するため
テスト:

ゲージに帽子を挿入することは可能ではない。

適用:

広州Shice装置はIEC、EN、UL、DIN、VDEおよび他からのそれらを含む共通の標準に合うためにゲージの広い範囲を提供する。そのような標準はサイズの点検を要求する及び定義等は少なくとも60 HRCの硬度および標準に従って荒さの年長のステンレス鋼そして適切な鋼鉄から要求するためにこれらのゲージ組み立てられる。各ゲージは口径測定の証明書と供給される。
