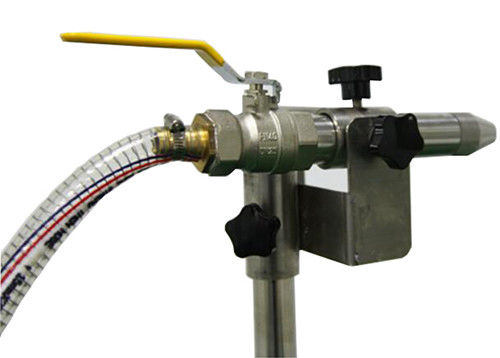

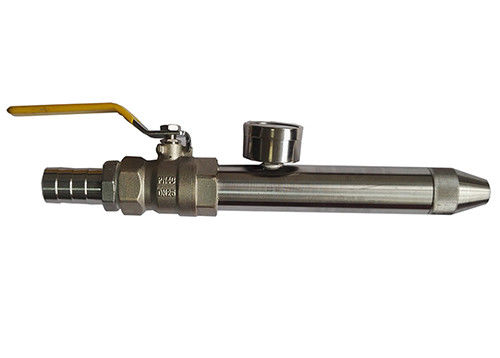

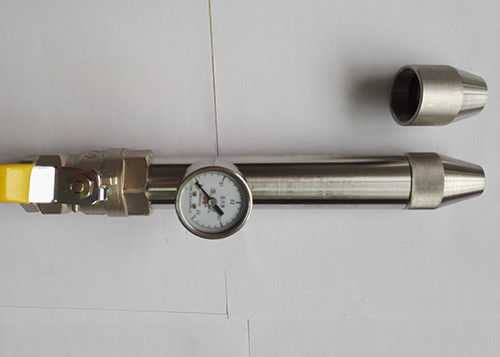

手持ち型のウォーター ジェットはIPX6 IPの試験装置をノズルを通して出す

IEC60529 IPX5 IPX6の手持ち型のウォーター ジェットはIPの試験装置をノズルを通して出す

製品に関する情報:

ジェット機 ノズルはIEC60529節に従ってIPX5およびIPX6設計され、製造される。

それは電気電気器具の防水テストのために使用される。

6.3 mmのノズルとの第2 charateristic数字5のためのテスト
テストは標準的なテスト ノズルからすべての実用向きの方向から図6.に示すように水の流れとエンクロージャに吹きかけることによってなされる。
観察されるべき条件は次の通りある:
ノズルの内部直径:6.3 mm;
配達率:12.5 L /min ±5%;
水圧:調節されるために指定配達率を達成しなさい;
相当な流れの中心:ノズルからの2.5 mの間隔のおよそ40のmmの直径の円;
吹きかかるべき多分エンクロージャの表面積の1平方メートルあたりテスト持続期間:1分;
最低テスト持続期間:3分;
ノズルからのエンクロージャの表面への間隔:2.5 mと3 m.間。

12.5 mmのノズルとの第2独特の数字6のためのテスト
テストは標準的なテスト ノズルからすべての実用向きの方向から図6.に示すように水の流れとエンクロージャに吹きかけることによってなされる。
観察されるべき条件は次の通りある:
ノズルの内部直径:12.5 mm;
配達率:100 I/min ±5%;
水圧:指定配達率を達成するために調節されるため;
相当な流れの中心:ノズルからの2.5 mの間隔のおよそ120のmmの直径の円;
吹きかかるべき多分エンクロージャの表面積の1平方メートルあたりテスト持続期間:1分;
最低テスト持続期間:3分;
ノズルからのエンクロージャの表面への間隔:2.5 mと3 m.間。

技術的な変数:

に合致しなさい:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653

IPX5およびIPX6のIPコード

SC-IPX防水テスト機械はIEC60529に従ってある:1989 +A1:1999+A2:2013年（エンクロージャ（IPによって提供される保護の程度
コードは） >、IEC60598、IEC60335およびIEC 60034-5、GB/T-2423.2、GB4208、GB7000.1.The SC-IPXは次のテスト等級が含まれている:IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7およびIPX8 （IEC60529のページを参照しなさい51）。それはのための証明テスト構成で広く利用されている
電気および電子プロダクト、LEDの照明器具のような、またのための関連した品質管理部のプロダクト
エンクロージャの保護等級の防水検出。

全SC-IPXの防水試験制度は下記のものを含んでいる:

滴り箱（SC-IPX12）:滴り箱はIPX1およびIPX2滴りテストのためである。滴り箱のサイズは800x800x75mm （LXWXH）である。滴りの穴の直径
0.4mmはある。滴りの穴間の間隔は20mmである。サンプルは150kgにある場合もある。

振動管水散水試験装置（SC-IPX34）:それはIPX3およびIPX4テストのためである。振動管の半径は1meterである（
他のサイズはまた利用できる）。振動管の内径は15mmである。サンプル回転テーブルの直径は1000mmである（または他
振動管の直径に従うサイズ、および高さは調節可能である。回転速度はPLCによって制御した1-5rpmである
パネル。

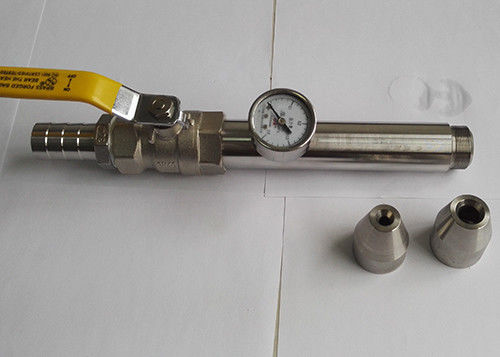

防水ジェット機 テスト装置（SC-IPX56）:給水装置によってサイズはである1000x1000x600m、ノズルの直径である6.3mm （IPX5）
そして12.5mm （IPX6）。水速度はIPX6のIPX5そして100±5L/minのための12.5±0.626L/minである。

液浸タンク防水テスト装置（SC-IPX7）:それはIPX7テストのためである。水漕のサイズは1000x1000x1200mmである（他のサイズはある場合もある
あなたの要求に従って設計されている）。それは120kgまでサンプルをテストできる

液浸タンク防水テスト装置（SC-IPX8）:それはIPX8テストのためである。それは0-50mの水深を模倣できる。水液浸
タンク直径は600mmであり、高さは1200mmである。圧縮圧力は顧客に従って10の大気または設計である
要求。
