| 使用法: | 影響の試験機 | 製品名: | 衝撃試験機械/低下の衝撃試験機械/低下のテスター |
|---|---|---|---|
| 影響エネルギー: | 2J、5J、10J、20J、50J | 機能: | 衝撃試験 |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| ハイライト: | CNAS 50Jの影響のテストの器具,CNAS 5Jの影響のテストの器具,CNAS IKの殴打の要素 |
||
IKの殴打の要素の衝撃試験装置の落下試験の器具
変数
| モデル | SC-IK01 |
| 振子 |
長さ:1000mm;外的な直径:9mm;鋼管の壁厚さ:0.5mm。 影響の要素が付いている同等の固まりの構成 |
| インパクト ポイント | 調節可能の上下に、打撃は200-1200mmの高さカスタマイズすることができる |
| 影響の要素 | 2、5,10の20J影響のハンマー |
| 低下の高さ | スケールの表示 |
| 解放モード | 機械 |
| 次元 | 950*550*2700mm |

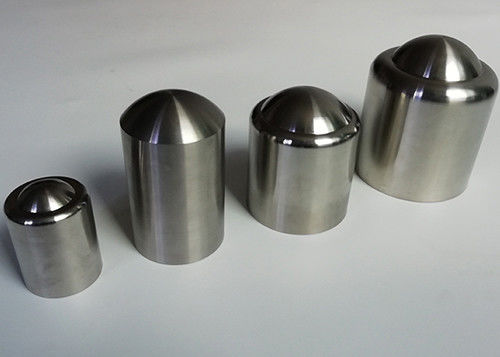

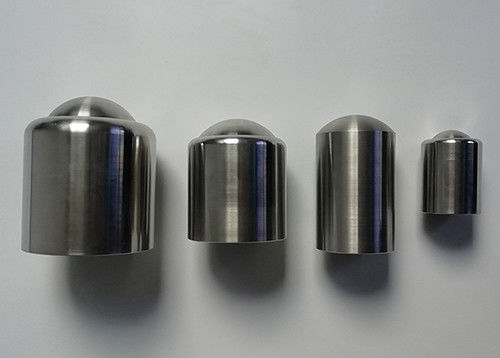

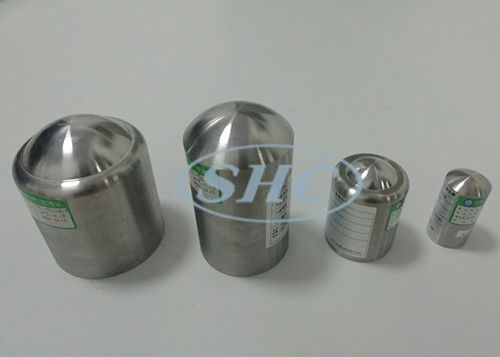

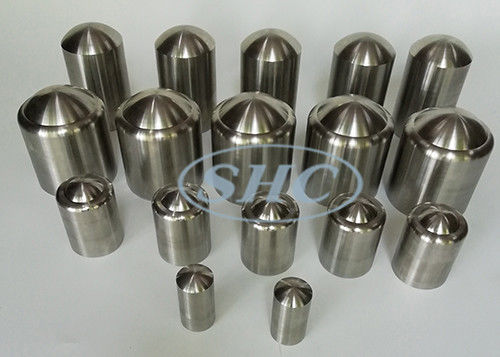

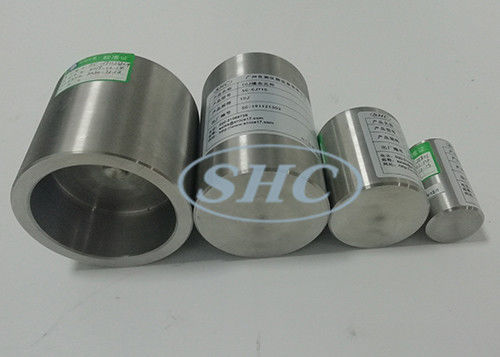

顕著な要素の調整された特徴
| エネルギー/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| 同等の多く±2%kg | 0.25 （0.2） | 0.5 | 1.7 | 5 | 5 | 10 |
| 材料 | ポリアミド1） | 鋼鉄2） | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | 同等の固まりに一致させるために調節されるためにANNEX Aを見なさい。 | |||||
|
1) 85≤HRR≤100のISO2039-2に従うロックウェル硬度。 2) ISO1052に従うFe490-2、;ISO6508に従うロックウェル硬度。 |
||||||
| 同等の固まりのためのブラケットで示されている価値に注意すればエネルギー価値同輩へのまたは1つ以下のJのための顕著な要素の直径はE-F現在のテストのそれらある。テストの価値は現在またこれら二つの変数のために例えば示されている。調整の為に、ブラケットの価値はこの標準の出版物から年fives削除される。 | ||||||
確認する
IEC60068-2-75環境テスト–パート２:テスト–テスト:保護のハンマー テスト、外的な機械影響（IKコード）に対して電気機器にエンクロージャによって提供されるIEC60068-2-63、IEC62262程度IEC60439-5低電圧の開閉装置およびcontrolgearアセンブリ-部5:公共ネットワークの電力配分のアセンブリのための特定の条件
特徴
車の構造を使用して装置は、および影響の角度0-90°adjustable、調節可能な上部および下のインパクト ポイントの高さ左右、先にそして後退することができる。装置はのための以上の低負荷の振子の影響装置2Jである。
適用
この装置は電気キャビネットおよび他の薄板金に機械衝撃強度テスト、金属の電気エネルギーのメーターで計るキャビネットの貝、サブステーション ケーブルの配電盤およびケーブルのジャンクション・ボックスのために非適している
テスト サンプル
電気エネルギーのメーターで計るキャビネットの貝、サブステーション ケーブルの配電盤およびケーブルのジャンクション・ボックスおよび同じような装置
影響エネルギー、同等の固まりおよび低下の高さのテーブル
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| 同等の多く/kg | 0.5 | 1.7 | 5 | 5 | 10 |
| 高さ±1%mmを落としなさい | 400 | 300 | 200 | 400 | 500 |
|
注:1。IEC 60068-2-75 3.2.2のノートを見なさい 1. この部分では、地球の重力による標準的な加速を取るエネルギー（j）は計算される（最も近い整数まで円形になるg）はそれ10m/s ²である。 |
|||||
