商品の詳細:
お支払配送条件:
|
| 材料: | ステンレス鋼および黄銅 | IPコード: | IPX3、IPX4 |
|---|---|---|---|
| 温度: | 室温 | 機能: | 物質的な試験装置 |
| ノズルの外的な直径: | Ф102mm | ノズルの穴: | 121の穴 |
| 球形の直径: | SФ75.5mm | 圧力計: | 50~150Kpa |
| テストの時間: | 少なくとも5min | バッフル: | 取り外し可能 |
| ハイライト: | IPx3進入保護試験装置,IPX4進入保護試験装置,IEC60529スプレー ノズルのテスター |
||

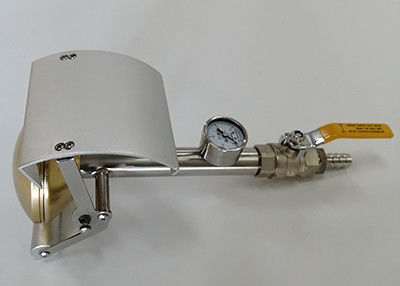

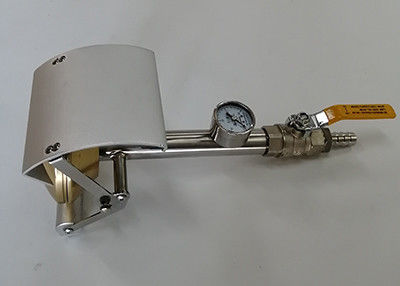

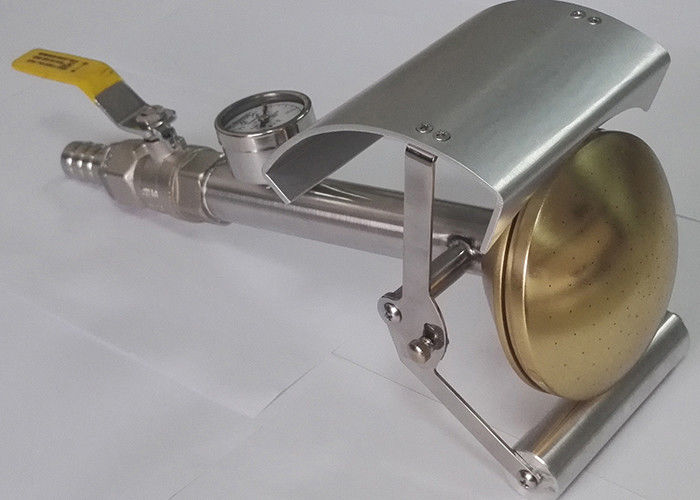

IPX3 IPX4の手持ち型のスプレー ノズルIEC60529 IPの試験装置
技術的な変数:
1つの給水の水流率は包含なしに50~150kpaクリーン ウォーターである。
2つのスプレー ノズル変数
外的な直径:Ф102mM
球形の直径:SФ75.5mm
中間の穴があり、含まれた角度が30°の穴の内部円に24の穴がある。
含まれた角度が15°。合計の121の穴の穴の外的な円に96の穴がある。
穴径:Ф0.5mm
それは黄銅から成っている。
3水流10L/min±5%の流れメートルは圧力計0~0.4Mpa 5のバッフルの取り外し可能な6圧力計0~0.25MPaの調節可能な4範囲である
| 給水 | 包含のない水流rate>10L/min±5%のクリーン ウォーター。 |
| 制御および操作 | 手持ち型弁 |
| ノズルの外的な直径 | Ф102mm |
| ノズルの球形の直径 | SФ75.5mm |
| ノズルの穴 | Ф0.5mmの121の穴 中心の1つの穴 30°ピッチの12の穴の1側近グループ 15°ピッチの24の穴の4つの外の円 |
| ノズル材料 | 黄銅 |
| 移動盾材料 | アルミニウム |
| 水流 | 10L/min±5%の流れメートルは調節可能である |
| 圧力計 | 50~150Kpaの圧力計0~0.25Mpaの範囲 |
| バッフル | 取り外し可能 |
| 場所の条件 | 熱心なIP防水テスト部屋、 地面は照明と平らなべきである 流入および排水のよい機能を使って。 |
| テストの時間 | 手動制御、少なくとも5min |
に合致しなさい:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
IPX3 IPX4テスト。
製品に関する情報:
スプレー ノズルはIEC60529節に従ってIPX3およびIPX4設計され、製造される。
スプレー ノズルは水の進入に対して保護のある程度を確立するための振動の管のテスターへ代わりである。
スプレー ノズルは管のテスターの直径の内で合わない標本の使用のために意図されている。
第一次IECテストは水に吹きかけ、はねかける水に対してIPX3およびIPX4保護が含まれている。
この状況の下で、手持ち型のスプレー ノズルはマニュアルによって使用される。
器械:
SC-IPX34-SNのスプレー ノズルは水に吹きかけ、はねかけることに対して保護を確認する手持ち型テスト装置である。
水圧は装置のフロー制御のノブを使用して必須の流動度を与えるために調節することができる。
圧力はノズルによって便利に置かれるゲージで見ることができる。
ノズルのスプレー パターンはIEC 60529の指定になされる。
移動可能な盾はIPX3のためのノズルの部分に下に置くことができたりまたはIPX4のためのスプレー パターンを出て行った
注:
IPX3とIPX4の違いはバッフルがIPX4テストで取除かれるべきであることである。
手なしを許可するためには、私達はIPX3 IPX4のスプレー ノズルのためのブラケットを設計する。
受渡し時間:2日。
工場供給および速い配達。
SC-IPX防水テスト機械はIEC60529に従ってある:1989 +A1:1999+A2:2013年（エンクロージャ（IPによって提供される保護の程度
コードは） >、IEC60598、IEC60335およびIEC 60034-5、GB/T-2423.2、GB4208、GB7000.1.The SC-IPXは次のテスト等級が含まれている:IPX1、IPX2、
IPX3、IPX4、IPX5、IPX6、IPX7およびIPX8 （IEC60529のページを参照しなさい51）。それはのための証明テスト構成で広く利用されている
電気および電子プロダクト、LEDの照明器具のような、またのための関連した品質管理部のプロダクト
エンクロージャの保護等級の防水検出。
全SC-IPXの防水試験制度は下記のものを含んでいる:
滴り箱（SC-IPX12）:滴り箱はIPX1およびIPX2滴りテストのためである。滴り箱のサイズは800x800x75mm （LXWXH）である。滴りの穴の直径
0.4mmはある。滴りの穴間の間隔は20mmである。サンプルは150kgにある場合もある。
振動管水散水試験装置（SC-IPX34）:それはIPX3およびIPX4テストのためである。振動管の半径は1meterである（
他のサイズはまた利用できる）。振動管の内径は15mmである。サンプル回転テーブルの直径は1000mmである（または他
振動管の直径に従うサイズ、および高さは調節可能である。回転速度はPLCによって制御した1-5rpmである
パネル。
防水ジェット機 テスト装置（SC-IPX56）:給水装置によってサイズはである1000x1000x600m、ノズルの直径である6.3mm （IPX5）
そして12.5mm （IPX6）。水速度はIPX6のIPX5そして100±5L/minのための12.5±0.626L/minである。
液浸タンク防水テスト装置（SC-IPX7）:それはIPX7テストのためである。水漕のサイズは1000x1000x1200mmである（他のサイズはある場合もある
あなたの要求に従って設計されている）。それは120kgまでサンプルをテストできる
液浸タンク防水テスト装置（SC-IPX8）:それはIPX8テストのためである。それは0-50mの水深を模倣できる。水液浸
タンク直径は600mmであり、高さは1200mmである。圧縮圧力は顧客に従って10の大気または設計である
要求。
